Описание
Sivik GELIOS – обновленная версия (серийное производство - с 01.07.2021 г.) балансировочного станка Sivik GELIOS с автоматическим вводом всех параметров балансируемого колеса, с ЖК-дисплеем высокого разрешения 22″, для балансировки дисков диаметром 10″-28″.

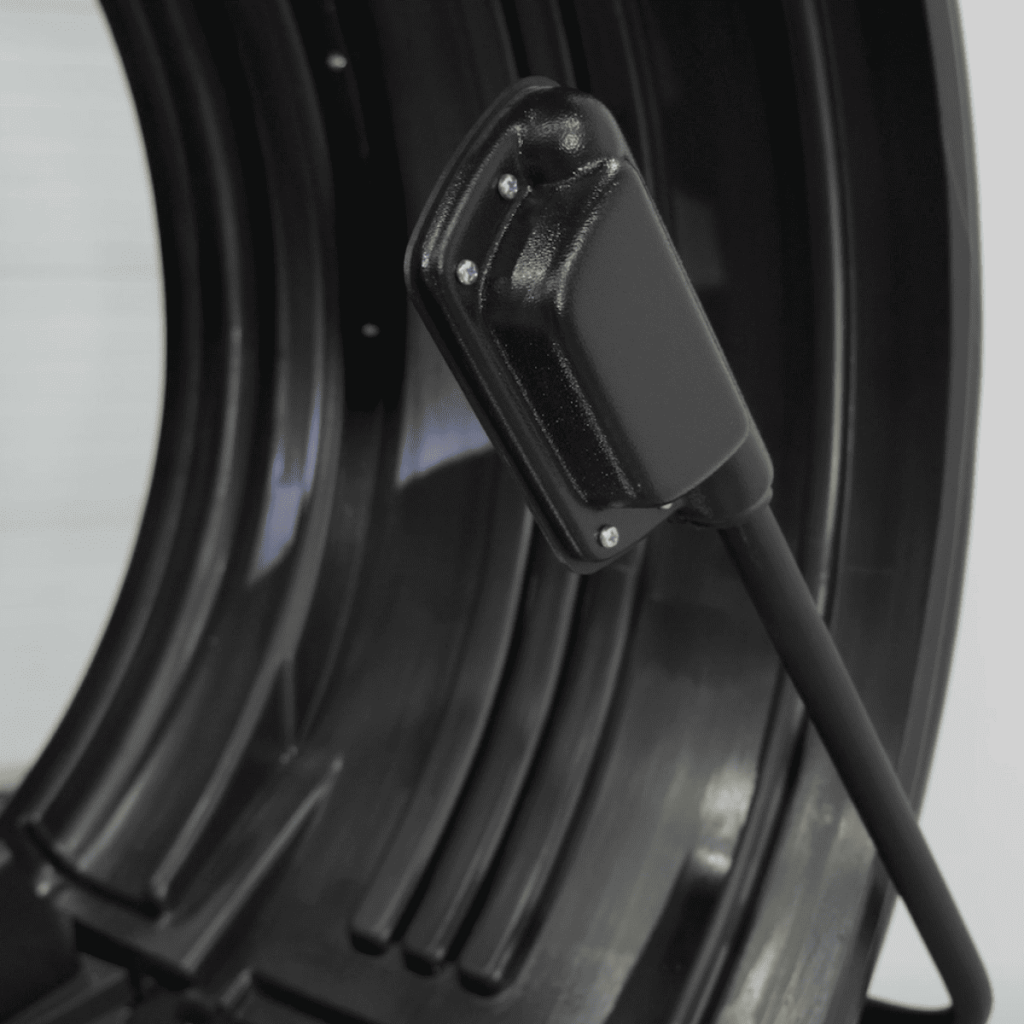

В GELIOS УЗ + ТЛУ станок имеет бесконтактный ультразвуковой датчик измерения ширины и точечный лазерный указатель места установки грузов.
В серсии GELIOS УЗ + ТЛУ + ЭМВ станок имеет бесконтактный ультразвуковой датчик измерения ширины, точечный лазерный указатель места установки грузов и электромеханический вал.
Имеет технологию «ИЗМЕРЕНИЯ БИЕНИЯ ДИСКА», определяющую степень нарушения геометрии диска с максимальной точностью.
Новая система блокировки вала
Дополнительный электромагнитный тормоз
- Увеличенная производительность станка при работе с тяжелыми колесами за счет быстрой остановки колеса;
- Новый уровень комфорта при установке грузов, надежная фиксация колеса в месте установки груза.

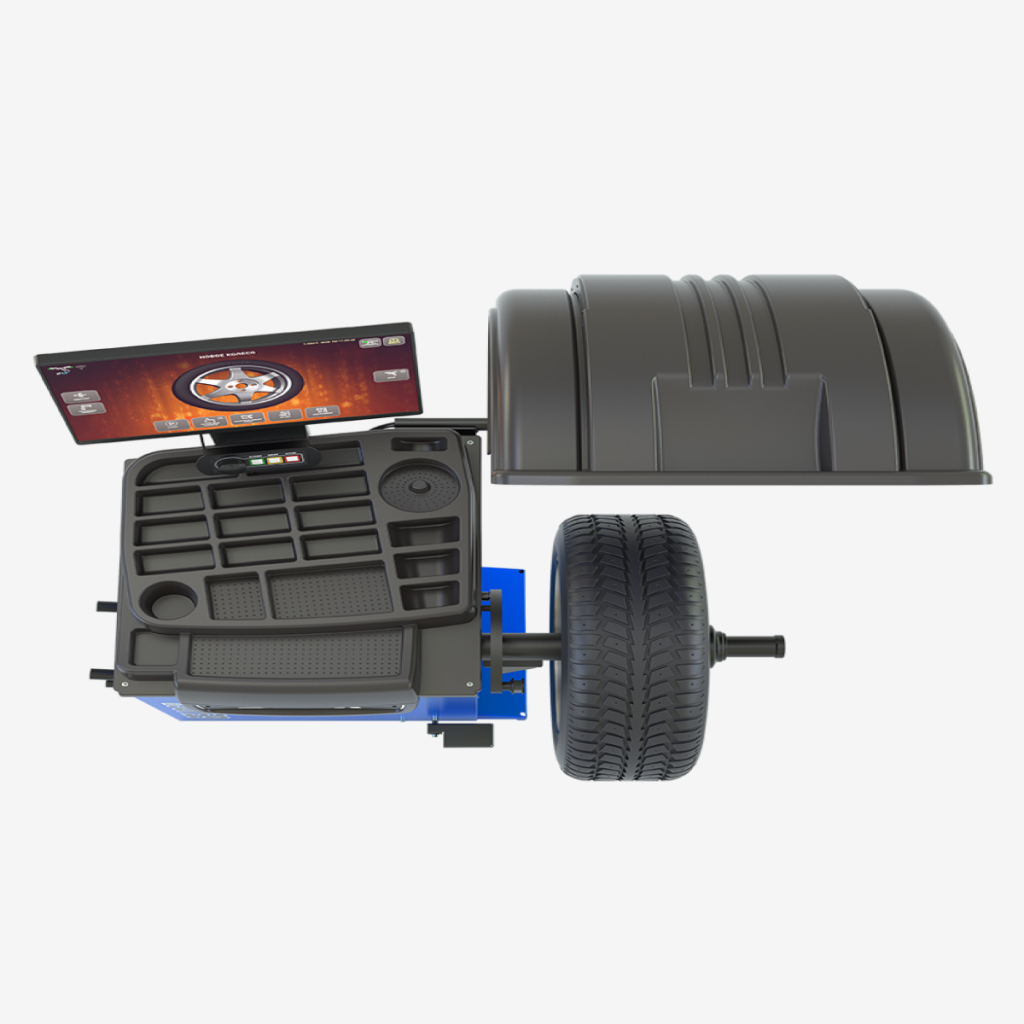

Улучшена эргономика рабочего стола
- увеличена площадь на 30%;
- глубокие ячейки вмещают стандартную упаковку грузов-целиком;
- все аксессуары свободно размещаются на рабочем столе;
- добавлена круглая ячейка для бутылки с обезжиривателем;
- повышена прочность рабочего стола.
Новый GELIOS (УЗ, ТЛУ)
GELIOS (УЗ, ТЛУ) до 01.07.2021 г.
Лучший доступ внутрь колеса
- Вал станка смещен ближе к оператору;
- Сохранен большой вылет вала - 284 мм;
- Наклон корпуса упрощает работу с колесом в положении «6 часов».
Новый GELIOS (УЗ, ТЛУ)
GELIOS (УЗ, ТЛУ) до 01.07.2021 г.
Новая система хранения аксессуаров
4 держателя для аксессуаров
Новый GELIOS (УЗ, ТЛУ)
GELIOS (УЗ, ТЛУ) до 01.07.2021 г.
Удобная работа с быстросъемной гайкой
- управляемое педалью вращение вала для легкой затяжки и снятия быстросъемной гайки;
- сниженная нагрузка на мастера;
- рост производительности в сезон;
- повышение качества центровки при установке колеса;
- надежный и простой в обслуживании узел;
- быстрый отклик на нажатие.
Удобно работать оператору
Новый эргономичный дизайн корпуса и верхней крышки повышает удобство работы со станком
- упрощен доступ к дальним ячейкам рабочего стола;
- пульт управления ближе к оператору;
- удобно работать стоя вплотную к станку благодаря наклонной передней стенке.

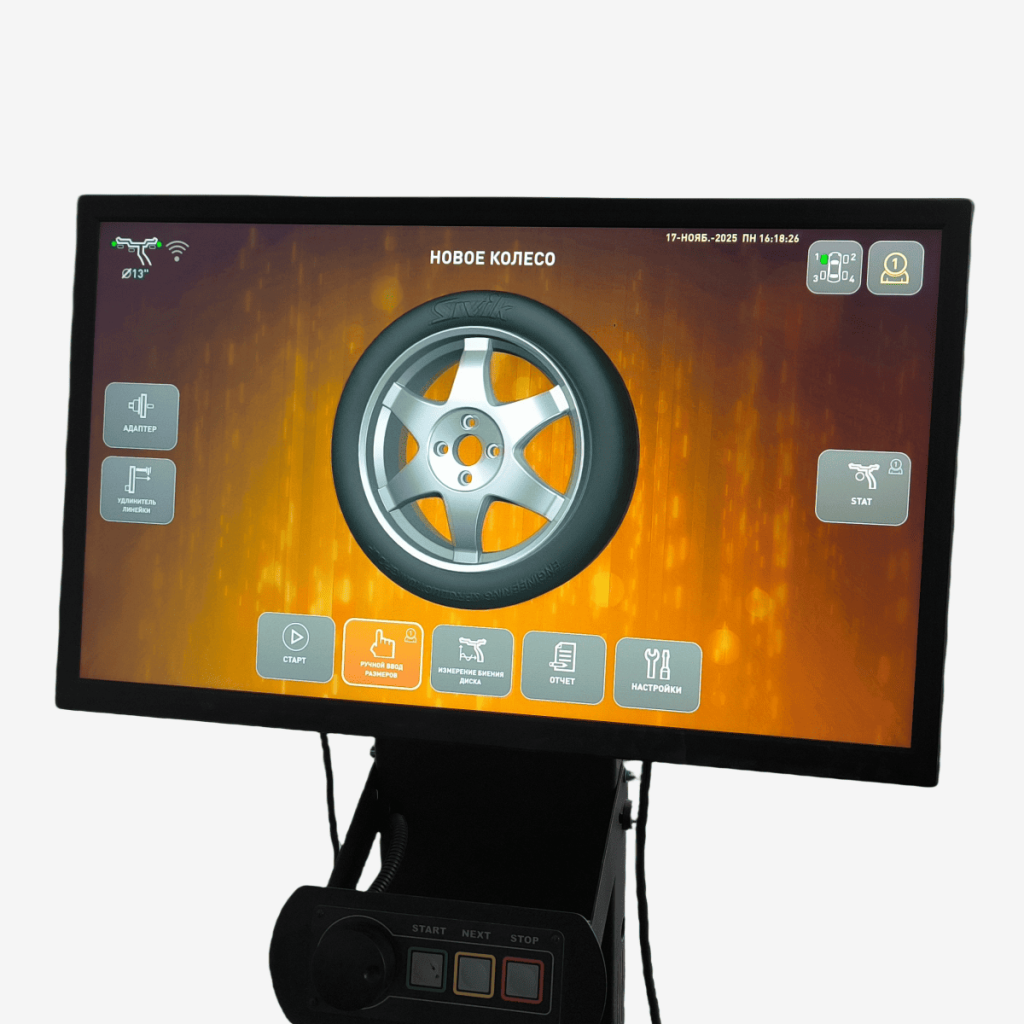

Удобный интерфейс
Вся информация о работе станка выводится на легко читаемый LED дисплей. Интуитивное меню, удобные кнопки делают работу быстрой и безошибочной.
Точечный лазерный указатель
Точечный лазерный указатель места установки грузов увеличивает скорость установки груза и повышает производительность работы оператора. Груз можно установить вручную абсолютно точно в расчетную точку (по углу и по дистанции) без применения зажима на линейке.
Электромеханический вал (Только в GELIOS УЗ + ТЛУ + ЭМВ)
Электромеханический вал обеспечивают удобство в работе и увеличивают производительность станка , также экономит ваши средства в течение всего срока службы станка на покупку быстро изнашиваемых деталей (резьбовой вал и быстросъемная гайка).

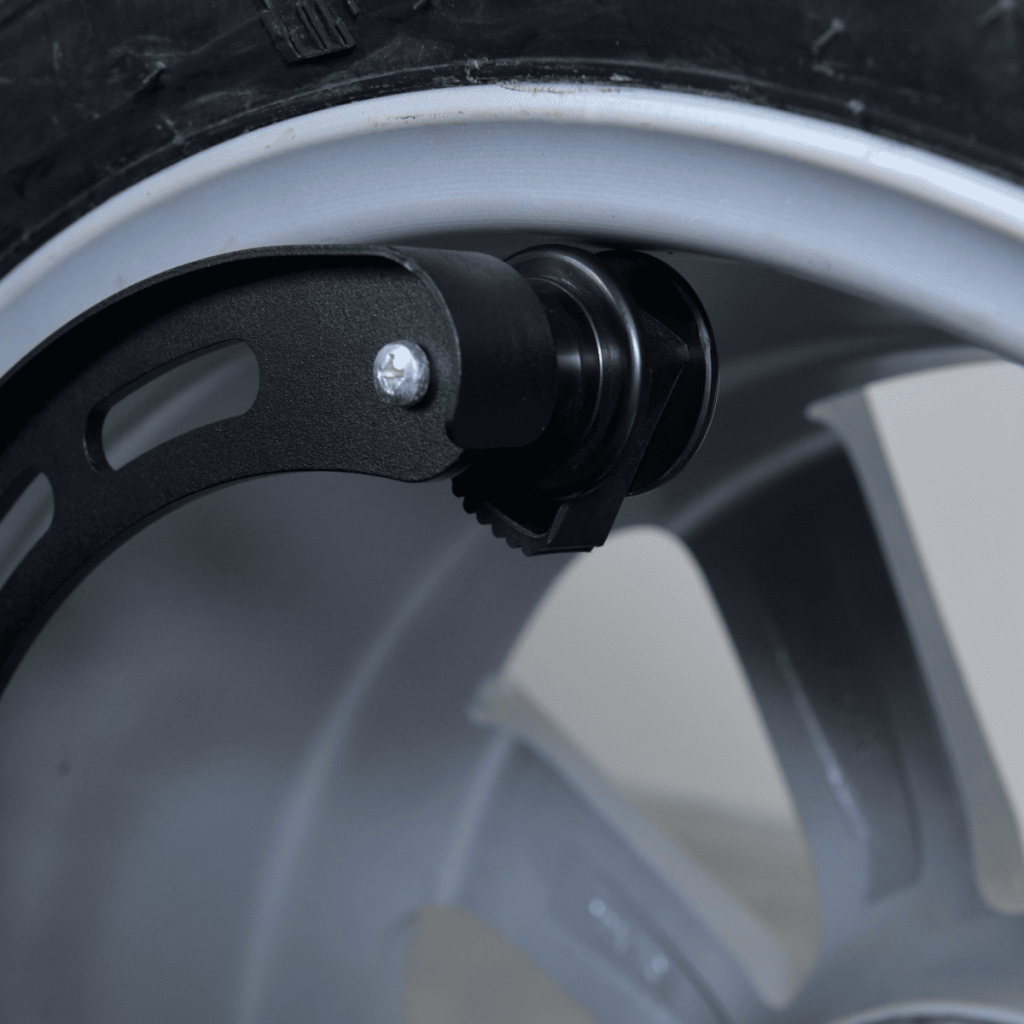

Автоматический ввод параметров
Электронная линейка для ввода диаметра и вылета диска:
- высокая точность и скорость;
- исключает ошибку оператора.

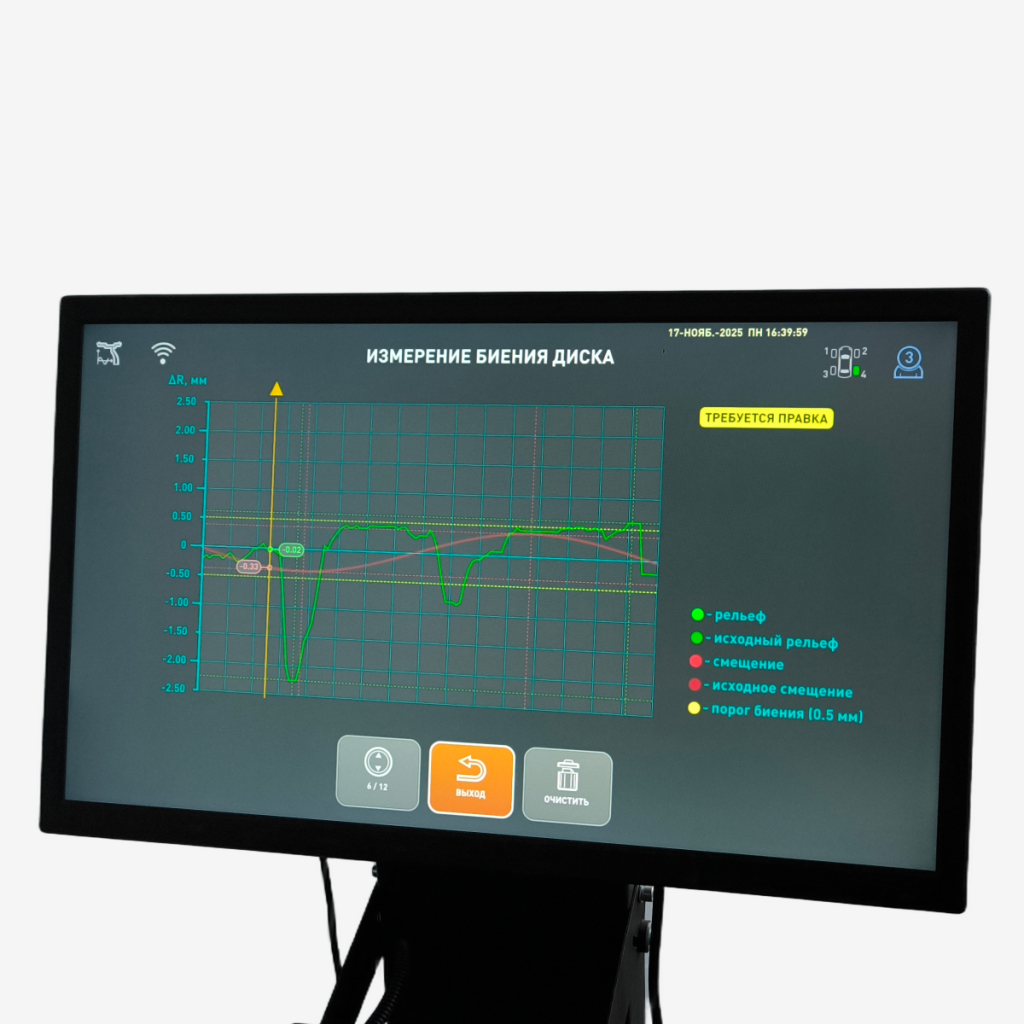

Технология измерения биения диска
Данная технология дает возможность выявить:
- наличие отклонений обода от идеальной окружности
- усредненное значение биения диска
- значение дефекта относительно положения “12 часов” (или “6 часов”)
Позволяет определить необходимость ремонта или замены диска.
Технология NO TOUCH
При балансировке колеса оператор может не нажимать ни одной кнопки – станок будет сам вести оператора, а где нужно, автоматически подстроится под его действия.
- автоматический ввод размеров при выдвижении линейки в начале измерений;
- автоматический вызов программы AutoALU после ввода размеров;
- автоматический запуск измерения дисбаланса при опускании кожуха;
- автоматический поворот к месту установки груза слева после;
- измерения дисбаланса. Если слева груз не требуется, то для установки груза справа;
- автоматическое управление установкой ленточного груза при выдвижении линейки после измерения дисбаланса;
- для установки груза с другой стороны достаточно толкнуть колесо, и оно остановится в месте установки следующего груза;
- автоматическое подтормаживание вала для снятияустановки колеса по завершении процесса балансировки.
Технология AutoALU
- Автоматическое определение схемы установки (ALU);
- Автоматическое определение типов грузов (от типа груза зависит смещение центра тяжести груза в плоскости коррекции).
Быстрый запуск
Возможность запуска станка как кнопкой, так и опусканием кожуха.
Удобный способ установки грузов
В меню балансировочного станка вы можете выбрать удобный способ установки грузов:
- на 6 часов;
- на 12 часов;
- линейкой.

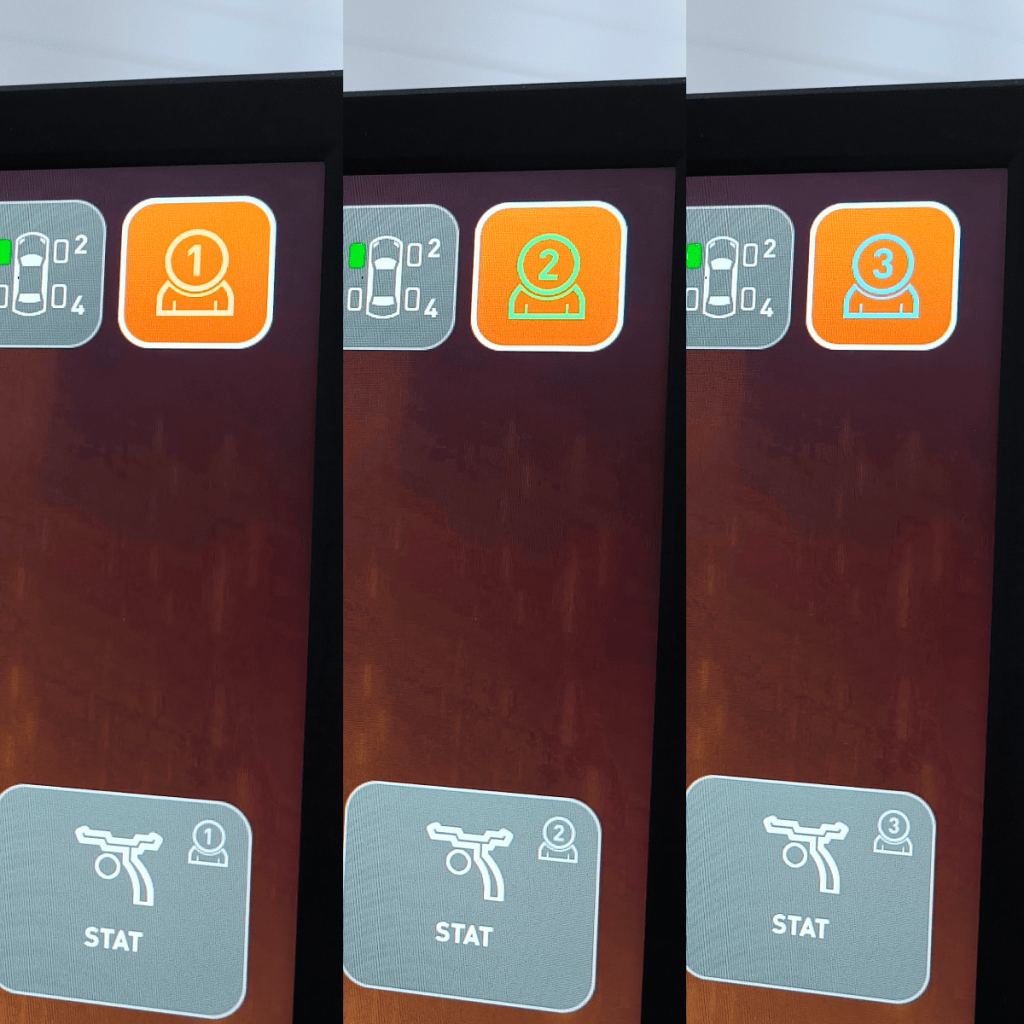

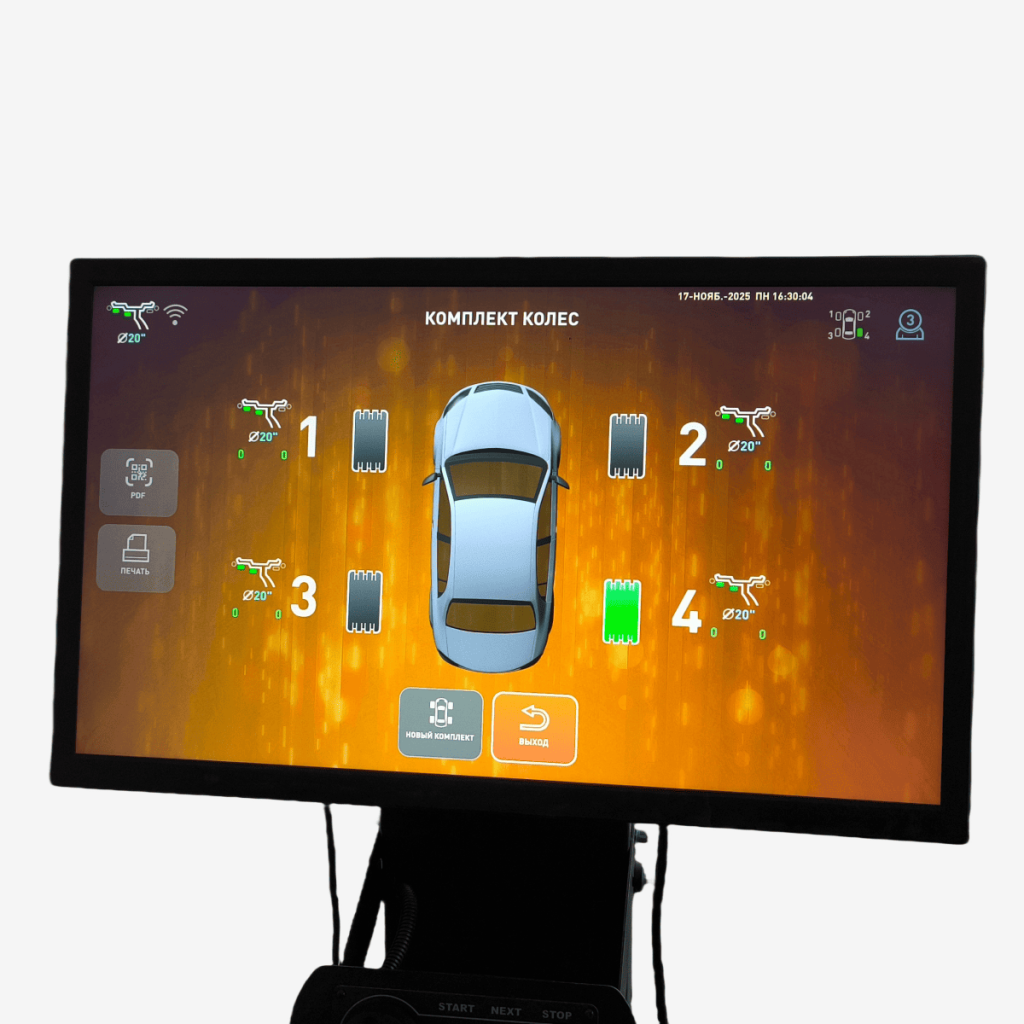

Не прерывая работу
На станке вы можете обслуживать одновременно до 3-ех автомобилей.

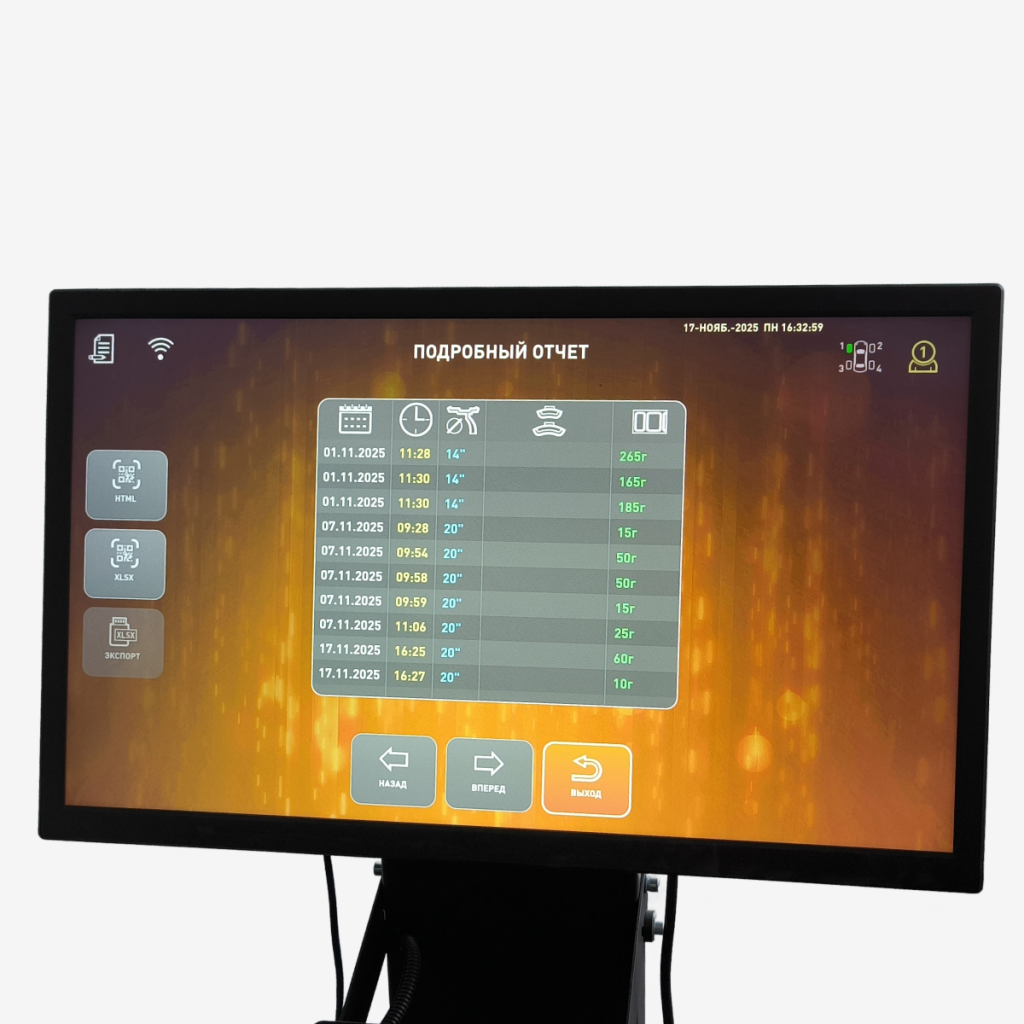

Встроенный счетчик
Встроенный счетчик отбалансированных колес позволяет контролировать объем выполненных работ и использованных расходных материалов.

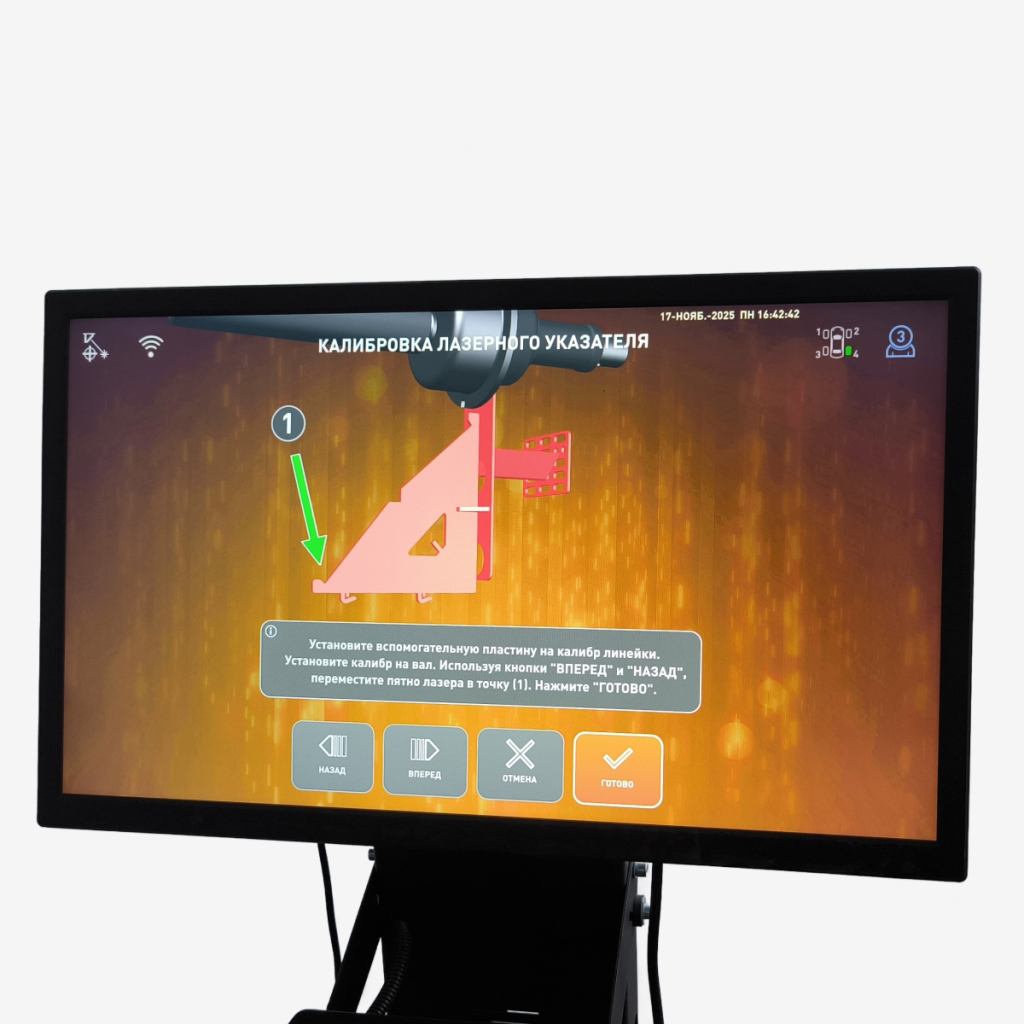

Простая калибровка
Быстрая калибровка станка (для удобства обслуживания каждый станок комплектуется эталоном для калибровки электронных линеек). Функции компенсации дисбаланса адаптера и вала.
Режим Split
Возможность установки груза за спицами.
Изменяемое направление вращения вала
Поменять направление вращения вала можно в настройках.

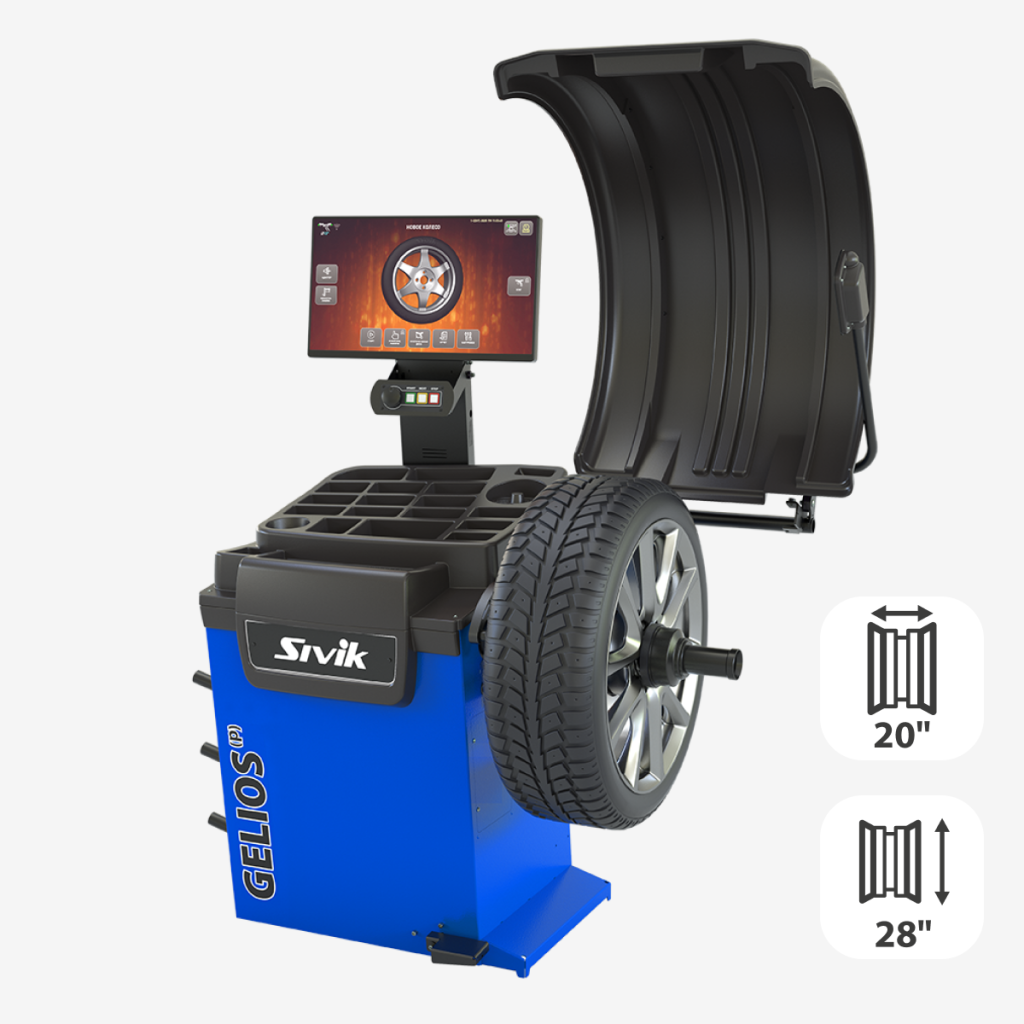

Балансировка любых колес
Колеса до 28”
- автоматический ввод размеров выполняется для дисков диаметром до 28” шириной до 20”;
- установка ленточных грузов линейкой выполняется для дисков диаметром до 28” шириной до 20”;
- наружный диаметр устанавливаемых колес – до 900 мм (35”)
Колеса PAX, мотоциклетные и без центрального отверстия
- технология Direct3D позволяет одинаково успешно балансировать колеса с различными дисками: штампованными, обычными литыми или PAX;
- конструкция шпинделя позволяет использовать адаптеры различных производителей для установки мотоциклетных колес и колес без центрального отверстия.
Технология S-Drive
- векторное управление малошумящим 3-фазным двигателем для поворота в рассчитанное угловое положение;
- расчет угла поворота вала с учетом диаметра диска, траектории линейки и толщины груза;
- учет способа установки груза (ручной или линейкой) при расчете угла поворота вала;
- следящее удержание в расчетном положении;
- подтормаживание вала при установке/снятии колеса.
Подсветка и лазер
Станок оснащен подсветкой и лазерным указателем для установки груза в положение на 6 часов. Подсветка будет включаться и при очистке места установки груза.
Технология Direct3D
Почему во многих балансировочных станках других производителей устранение дисбаланса происходит не с первого раза, а мастер вынужден доустанавливать корректировочные грузы? Причиной является традиционная технология определения мест установки грузов, когда расчет ведется только на основе измеренных данных о диаметре/ширине колеса и не учитывает реальную форму диска. При расчете "внутреннего" груза используется форма, заданная производителем в памяти балансировочного станка, часто отличающаяся от реального диска, с которым работает мастер. Из-за несоответствия реального профиля диска условному, место установки груза может быть посчитано неправильно (см. рисунок). Это приводит к возникновению остаточного дисбаланса. Следовательно, будут необходимы повторные циклы балансировки и новые корректировочные грузы.
Надежным решением этой проблемы является использование технологии Direct 3D:
Традиционное измерение положения грузов:
Параметры диска, используемые при расчете, отличаются от фактического
Direct 3D: Прямое измерение положения грузов
Параметры диска, используемые при расчете, совпадают с фактическими
Точная установка ленточных грузов с технологией Direct 3D
Измерительная система на базе технологии Direct3D позволяет осуществить прямой ввод параметров плоскостей установки грузов, т.е. электронной линейкой непосредственно измеряются вылет и диаметр окружности, на которую будет установлен груз.
Исходя из полученных данных, станок точно рассчитывает необходимую массу грузов и их положение. Это позволяет отбалансировать практически любое колесо за один цикл.
Станок позволяет устанавливать груз на «12 час» или «6 час», а также при помощи электронной линейки.

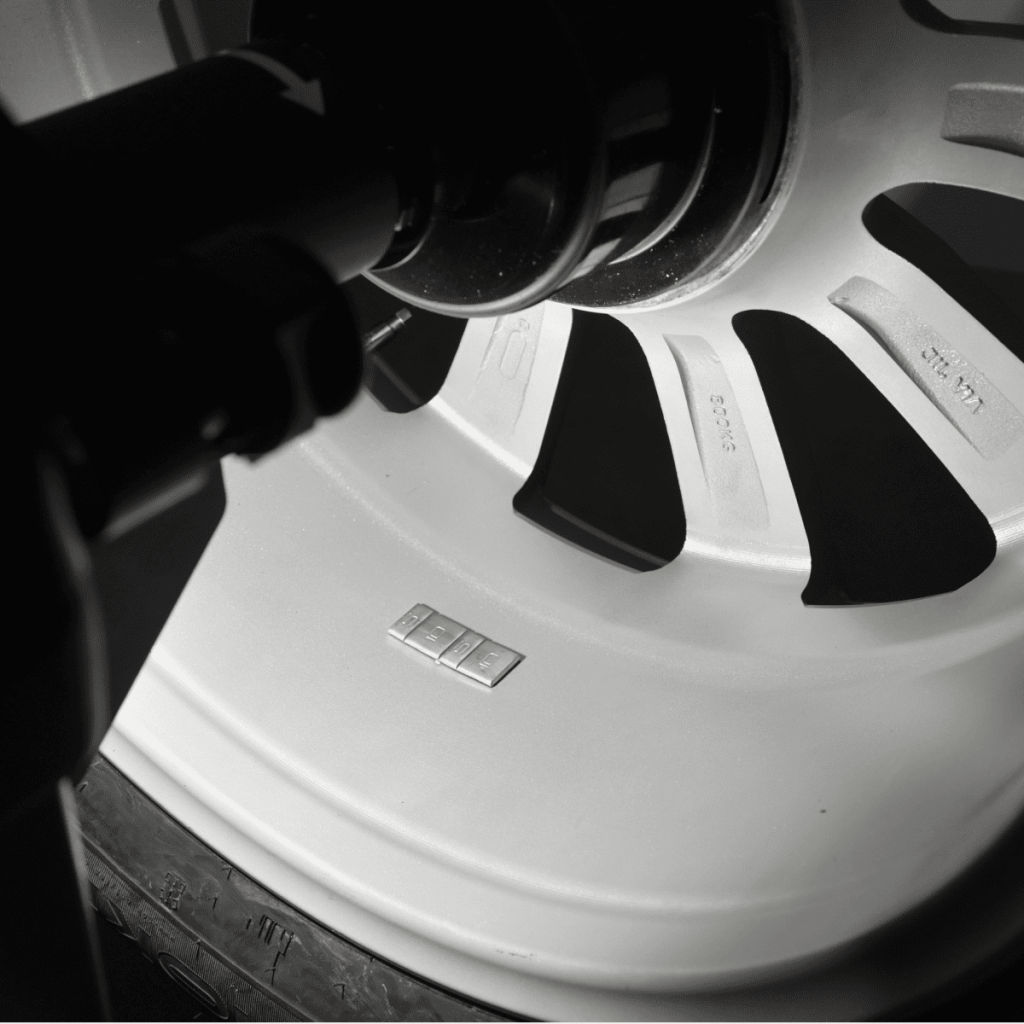

Установка груза линейкой позволяет более точно спозиционировать его на диске:
- точно на дистанцию, соответствующую расчетной;
- точно в расчетное угловое положение;
- оператор фиксирует груз в зажиме, выдвигает его до звукового сигнала и прижимает к ободу.
Технология PowerGuard
Встроенная защита от перенапряжения: При броске напряжения электроника станка не выйдет из строя. Как известно, качество питающей сети во многих регионах остается низким. В связи с этим на всех станках Sivik применено уникальное решение – установлен блок защиты от перепадов напряжения:
- подавление кратковременных бросков напряжения;
- автоматическое отключение при продолжительном превышении напряжения со звуковым сигналом.
После нормализации напряжения в сети станок можно снова включить и продолжить работу.

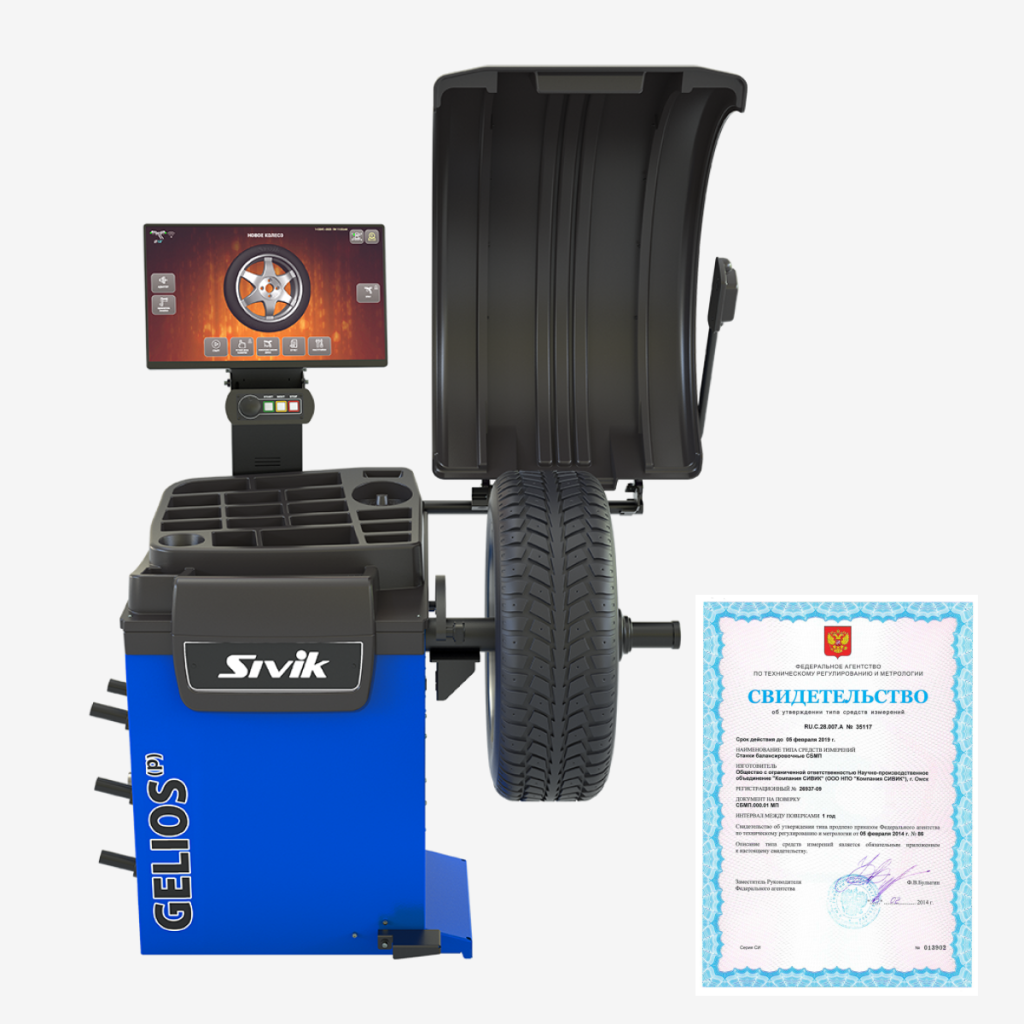

Гарантия качества
Станок внесен в государственный реестр средств измерений, что подтверждает его высокую точность при балансировке.
В комплекте
Быстросъемная гайка Sivik
Комплект из 3 конусов (43÷114,5 мм)
Клещи для установки и снятия грузов
Комплект «Джип» для крепления колес с диаметром внутреннего отверстия 97÷160 мм

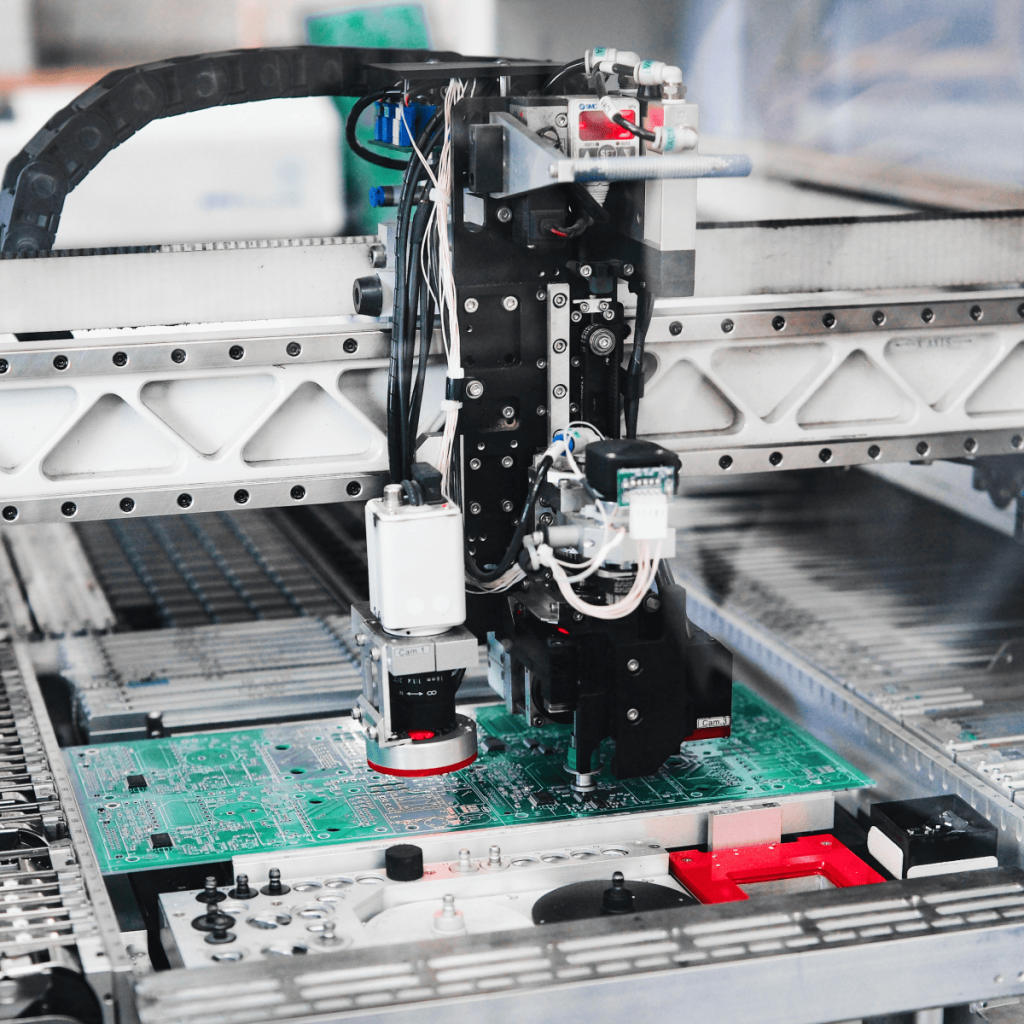

Сделано в России
Современное производство в г. Омск.
Почему это важно?:
Характеристики:
- Макс. масса колеса: 70 кг
- Макс. диаметр диска: 28 дюйм
- Макс. ширина диска: 20 дюйм
- Макс. диаметр колеса: 900 мм
- Точность: 1 г
- Диаметр вала: 40 мм
- Дисплей: LCD 22
- Напряжение в сети: 220 В
- Габаритные размеры: 1450 х 1140 х 1860 мм
- Габаритные размеры упаковки: 1560 x 820 x 1220 мм
- Масса нетто: 152 кг
- Масса брутто: 200 кг
- Цвет: Красный / Серый / Синий
